XAML: elementi di base

Definire l'interfaccia grafica di un'app mobile tramite il linguaggio XAML, facilmente gestibile su Visual Studio con Xamarin.Forms.
Definire l'interfaccia grafica di un'app mobile tramite il linguaggio XAML, facilmente gestibile su Visual Studio con Xamarin.Forms.
Link copiato negli appunti

Nelle lezioni precedenti, sono stati esaminati gli elementi di una schermata e la loro definizione in C#. Non sempre, però, definire gli oggetti in C# risulta essere un buon approccio, specie in presenza di schermate articolate che rendono la struttura del codice C# più complessa.

Una soluzione alternativa è offerta dal linguaggio dichiarativo XAML, basato su XML, sviluppato da Microsoft e largamente impiegato nelle applicazioni Windows Presentation Foundation (WPF), Windows Phone e UWP. In particolare, la versione implementata in Xamarin.Forms offre la possibilità di definire Layout e View, dividendo la definizione dell’interfaccia grafica dalla sua implementazione specifica.

I vantaggi offerti riguardano sicuramente una maggiore leggibilità (grazie alla tipica struttura gerarchica padre-figlio) e manutenzione del codice, alleggerendo così il codice del costruttore della pagina. Di contro ritroviamo tutte le limitazioni tipiche dell'XML, come la necessità di definire in C# il comportamento di un oggetto View sulla base di un evento.

Anatomia di una pagina XAML

Entriamo in confidenza con la definizione di XAML offerta da Xamarin.Forms e creiamo una nuova Page da aggiungere al progetto portable, aggiungendo una nuova Forms Xaml Page e chiamandola XAMLPageXample.

Come si può notare dalla struttura del progetto, la nuova pagina è stata creata con estensione .xaml e si compone di due file (uno contenente il codice XAML, e l'altro il codice C#) offrendo una rappresentazione compatta della Page. I due file sono correlati tra loro ed è uso comune chiamare il file C# con il nome code-behind del file XAML, proprio perché permette la definizione di aspetti specifici della schermata. Esaminiamo lo XAML creato con la pagina.

<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
					 xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
					 x:Class="HelloXamarin.XAMLPageXample">
	</ContentPage>

In questa porzione di codice ritroviamo due dichiarazioni di namespace XML. La prima dichiara che tutti i tag ed elementi senza prefisso, come ContentPage, sono relativi agli oggetti di Xamarin.Forms. La seconda dichiarazione fornisce il prefisso x che è da utilizzare per elementi ed attributi propri di XAML, come x:Class. Attraverso quest’ultimo, inoltre, si definisce la relazione tra il codice XAML e il relativo code-behind, definito in questo caso dalla classe XAMLPageXample. Tale attributo è presente solo ed esclusivamente all’interno dell’elemento root del file XAML, che deve essere necessariamente di tipo Page. Analizziamo ora il costruttore della Page

public XAMLPageXample()
	{
		InitializeComponent();
	}

A differenza delle precedenti versioni, ritroviamo il metodo InitializeComponent responsabile del caricamento dello XAML. Per rendere possibile quest’ultimo, è indispensabile compilare ed eseguire il codice, poiché durante la compilazione viene generato un file C# a partire dallo XAML, file contenuto all’interno della cartella .\HelloXamarin\HelloXamarin\HelloXamarin\obj\Debug e il cui nome è HelloXamarin.XAMLPageXample.xaml.g.cs. All’interno del file C# ritroviamo una classe partial che definisce al suo interno il metodo InitializeComponent:

public partial class HelloXamlPage : ContentPage
	{
		private void InitializeComponent()
		{
			this.LoadFromXaml(typeof(HelloXamlPage));
		}
	}

In questa implementazione viene richiamato il metodo LoadFromXaml che estrae e analizza il file XAML incorporato nel PCL durante la compilazione. Inoltre, vengono istanziati e inizializzati tutti gli elementi presenti nello XAML, definendo le relative dipendenze padre-figlio.

Definizione degli elementi di una Page in XAML

Compresi i meccanismi alla base del caricamento di una Forms Xaml Page, muoviamo i primi passi con XAML e definiamo una struttura che si compone di due StackLayout annidati, contenenti diverse View.

Figura 50. Struttura della Page (click per ingrandire)

Struttura della Page

Per ottenere la medesima implementazione, è necessario apportare diverse modifiche alla pagina XAML definendo prima di tutto i due StackLayout annidati e contenuti all’interno della ContentPage.

<StackLayout Padding="20">
		<StackLayout VerticalOptions="FillAndExpand" BackgroundColor="Gray" Spacing="30" Padding="10”/>
	</StackLayout>

Tramite lo XAML, tale operazione risulta immediata e di facile lettura, offrendo la possibilità di definire diverse proprietà per ogni layout. In particolare, per lo StackLayout padre è stata impostata la proprietà Padding, mentre per lo StackLayout figlio sono stati definiti anche il colore del background, la distanza tra gli elementi in esso contenuti e la sua disposizione nel layout padre. Analogamente, la definizione degli altri elementi risulta immediata. Vediamo ad esempio la Label contenuta nel primo StackLayout.

<Label x:Name="lbl"
		VerticalOptions="Start"
		HorizontalOptions="Center"
		FontSize="20"
		TextColor="Lime"/>

Come visto in C#, anche in XAML la definizione di una View è immediata. In questo caso sono stati specificati la posizione dell’elemento nel nodo padre che lo contiene, la sua dimensione, colore e il nome. Grazie alla proprietà x:Name possiamo richiamare e interagire con l’elemento nel code-behind modificando dinamicamente il contenuto della Label. Infatti, la Label lbl verrà visualizzata come campo del code-behind ed è visibile dalla finestra Esplora Soluzione, come si vede nella figura seguente.

Figura 51. Visualizzazione degli elementi grafici nel code-behind (click per ingrandire)

Visualizzazione degli elementi grafici nel code-behind

A questo punto non resta che aggiornare il costruttore della pagina nel code-behind, aggiungendo dopo l’inizializzazione della pagina quanto segue:

lbl.Text = "XAML Example";

Altro aspetto interessante è il View-to-View binding, che collega le proprietà di due View tra loro impostando la proprietà BindingContext della View di interesse con l'attributo x:Reference. Ad esempio:

<Slider  x:Name="sldr"
		Maximum="100" />
	<Label BindingContext="{x:Reference sldr}"
		Text="{Binding Value, StringFormat='Value: {0:F0}'}"/>

Così facendo, è stata definita una Label il cui testo si modifica in accordo al valore assunto dall’attributo Value dello Slider.

Il codice completo della pagina XAML è allegato a questa lezione e disponibile su GitHub ai seguenti link:

Eseguendo il codice su ogni piattaforma, il risultato ottenuto sarà quello mostrato di seguito.

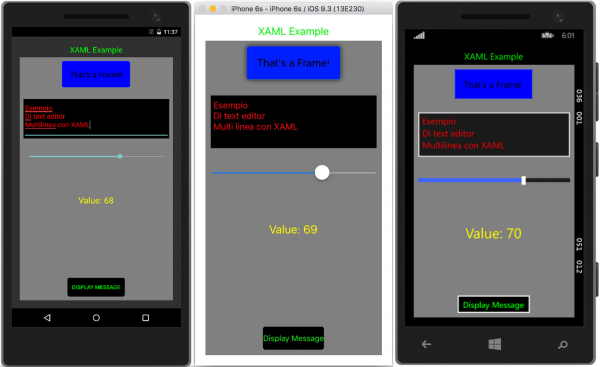

Figura 52. Esecuzione sugli emulatori (click per ingrandire)

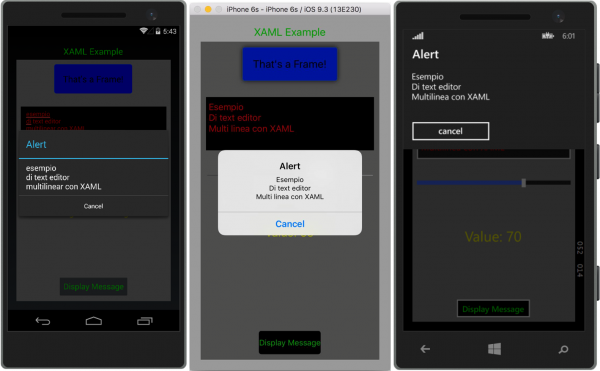

Figura 53. Esecuzione sugli emulatori (click per ingrandire)
